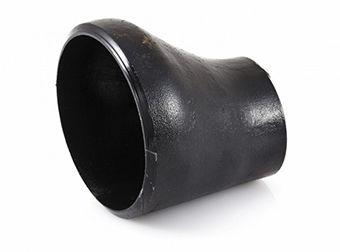

Переход эксцентрический штампованный ОСТ 34-10-700-97

Область применения эксцентрических переходов ОСТ 34-10-700-97 Этот тип переходов рассчитан для применения в строительстве трубопроводов атомных и тепловых электрических станций. К ним относятся группы В, С и АВ трубопроводов. При температуре до 350°C срок использования составляет 30 лет. При температуре до 250°C срок использования составляет 40 лет. В теплоэлектростанциях время использования составляет 2 x 10 5 часов при температуре до 425°C. Описание Изготовлено без швов из стали перлитного класса методом штамповки. Рабочее давление составляет 22 кгс/см2. Используется в ТЭС и АЭС. По форме переходы делятся на два подтипа: концентрический и эксцентрический. Этот тип относится к эксцентрическим. Он представляет собой отрезок металлической трубы с разным диаметром краев. Переход диаметров начинается не сразу: сначала он остается неизменным на коротком участке, а потом плавно увеличивается, образуя переход до необходимого диаметра, и заканчивается, также оставаясь неизменным на коротком участке. Таким образом, присоединительные концы прямые на расстоянии не менее 5 мм. При температуре внешней среды до -30°C трубы, используемые вместе с переходниками, испытывают на ударный изгиб при температуре -40°C. Испытания проводятся на заводе изготовителе. Трубы, используемые вместе с переходами при температуре воздуха ниже -30°C, изготавливаются из стали 09гс2 в том случае, если на них распространяются «Правила пара или горячей воды» или СНиП 3.05.05-84. Кроме этого, трубы проверяют на ударный изгиб при температуре внешнего воздуха -60°C.
