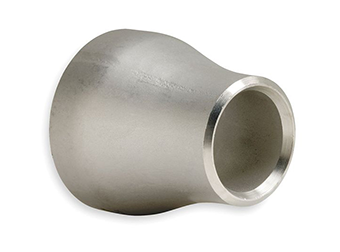

Переход концентрический сварной ОСТ 34-10-753-97

Изготовление переходов по ОСТ 34-10-753-97 Для производства продукции согласно отраслевому стандарту используется листовая сталь различных марок: 09г2с, ст20, 17Г1С, 15Х5М, 12Х1МФ, 12х18н10т. Особенностью является то, что листы поставляются термообработанными, их толщина по ОСТ 34 10.747 должна находиться в пределах S=4÷25 мм. Готовая деталь может иметь до двух сварных швов – стандартом не запрещается изготавливать ее из двух половин. Торцы изделия могут быть подрезаны для обеспечения допустимого смещения их внутренних кромок с трубой. Область применения Детали позволяют осуществить плавный переход трубопровода с одного диаметра на другой. Благодаря этому можно регулировать напор транспортируемой среды. Сварные концентрические элементы, согласно стандарту отрасли, применяются на трубопроводных магистралях с рабочим давлением до 2,2 МПа (22 кгс/см2) и температурой до +425°С. Такие переходы используются при строительстве тепловых электростанций, а также трубопроводах, на которые распространяется действие стандарта РД 03-94, СНиП 3.05.05-83. Также они могут применяться на трубах, рабочее давление которых достигает 2,5 МПа при температурных значениях до +200°С. У концентрических переходов в отличие от эксцентрических расположение торцов находится на оси симметрии, благодаря чему они используются, преимущественно, в прокладке вертикальных трубопроводов.
