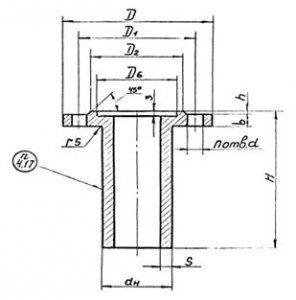

Штуцер АТК 24.218.06-90

Настоящий альбом типовых конструкций устанавливает типы, пределы применения, конструкцию и основные размеры штуцеров для сосудов и аппаратов, применяемых в нефтеперерабатывающей, нефтехимической, химической, газовой и других смежных отраслях промышленности на условное давление от 0,6 до 16,0 МПа, температуру от минус 70 до 600°С. Пример условного обозначения штуцера Dу 500 мм, Ру 1,0 МПа, типа 1, исполнения 4, l = 230 мм, фланец из стали 20, патрубок из стали 20: Штуцер 500 - 1,0 - 1 - 4 - 230 - 20 АТК 24.218.06-90.
