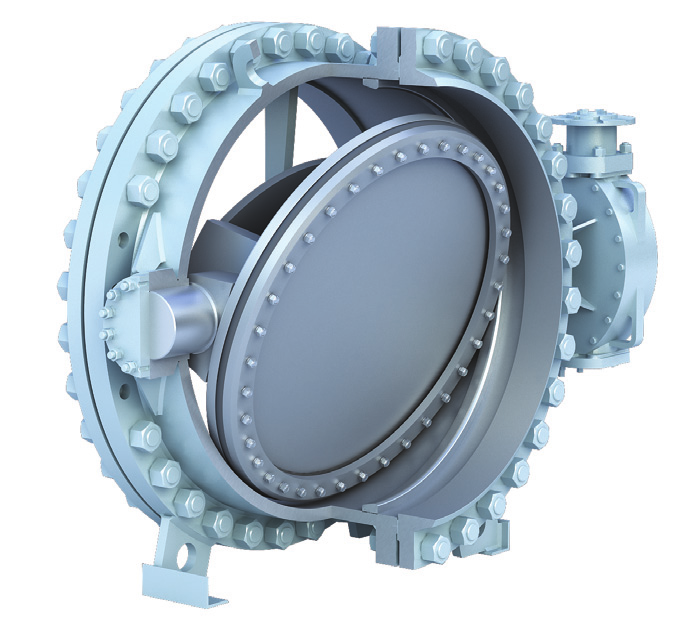

Затвор с тройным эксцентриситетом (трехэксцентриковый) под приварку

Затворы не предназначены для применения на сыпучих средах. За счет минимизации трущихся поверхностей затворы с тройным эксцентриситетом не боятся окалин и имеют более долгий срок службы по сравнению с другой запорной арматурой. Конструкция уплотнения диска с тройным эксцентриситетом Эллиптическая уплотнительная поверхность образована конусом, ось которого наклонена к оси трубопровода. Форма уплотнения исключает любое трение между диском и седлом корпуса, детали входят в контакт только в последний момент хода, чем исключается нежелательный износ. Высокая степень герметичности достигается благодаря пакетной конструкции уплотнительного кольца диска. Пакет состоит из тонких стальных пластин с прослойками из графита.Затворы могут быть герметичны, только в одну сторону направления потока рабочей среды (односторонне-герметичные затворы) или в обе стороны направления потока рабочей среды (двусторонне-герметичные затворы). Срок службы двусторонне-герметичного затвора зависит от правильности установки, если присутствует основное направление потока среды и резервное, то устанавливать затвор необходимо входным патрубком (фланцем) по отношению  к основному направлению потока рабочей среды. Односторонне-герметичный затвор Двусторонне-герметичный затвор Вариант исполнения уплотнителя диска: Коррозионностойкий металл (А304)/графит t(max) среды – 425оС; Коррозионностойкий металл (А304)/паронитt(max) среды – 400оС; Коррозионностойкий металл (А304)//фторопласт - t(max) среды – 160оС Цельнометаллическое кольцо из коррозионностойкой сталиA304 Требования сейсмостойкости по НП-031-01 «Нормы проектирования сейсмостойких атомных станций»: затворы относятся ко II категории сейсмостойкости Сведения о материалах основных деталей У (категория 1) по ГОСТ 15150-69 * Возможно изготовление основных деталей из других материалов согласно таблице применяемых сталей.  Сведения о материалах основных деталей ХЛ (категория 1) по ГОСТ 15150-69 * Возможно изготовление основных деталей из других материалов согласно таблице применяемых сталей. Сведения о материалах основных деталей УХЛ (категория 1) по ГОСТ 15150-69 (из коррозионностойкой стали)  Затвор поворотный дисковый (в разрезе)
