Тройник ОСТ 34.10.765-97

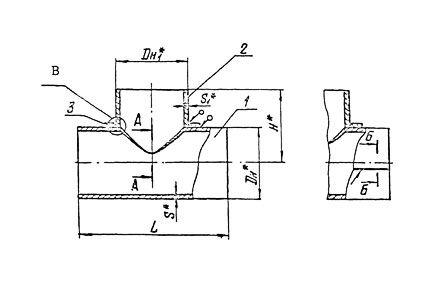

Пределы применения сварных равнопроходных тройников с накладкой приведены в таблице 1. Таблица 1 Для трубопроводов тепловых сетей допускается применение сварных переходных тройников с накладками на рабочее давление до 2,5 МПа при рабочей температуре до 200 °С. Конструкция и размеры сварных переходных тройников с накладками должны соответствовать указанным на чертеже 1 и в таблицах 2 и 3. Таблица 2 Размеры в миллиметрах Пример условного обозначения сварного переходного тройника с накладкой диаметром корпуса 133 мм, толщиной стенки 6 мм и диаметром штуцера 89 мм, толщиной стенки 3,5 мм на Ру 4,0 МПа: Тройник переходный с накладкой 133´6-89´3,5-4,0 01 ОСТ 34 10.765-97 Таблица 3
