Отвод ОСТ 34-10-699-97

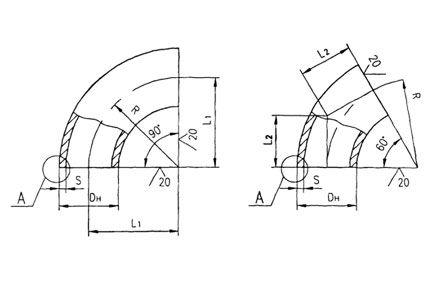

Крутоизогнутые отводы по ОСТ 34.10.699-97 широко применяются для трубопроводов тепловых и атомных электростанций. Для изготовления используются углеродистые (сталь20) и низколегированные обладающие хладостойкими свойствами стали (09Г2С).  Геометрические размеры крутоизогнутых отводов регламентирует ОСТ 34.10.699-97. Технические требования к изготовлению определяет ОСТ 34.10.701-97.  Отводы по ОСТ 34.10.699-97 используются в трубопроводных системах с максимальным давлением 2,2 МПа и температурой до +425°С. Радиус изгиба составляет 1,5Ду.  Технология производства состоит из нескольких технологических операций: резка полуфабриката на мерные заготовки; протяжка заготовки на гидравлическом прессе через инструмент (сердечник); калибровка (объемная правка); обработка торцев; контроль. В виду высоких усилий деформации при протяжке заготовка нагревается газом или ТВЧ. Пример условного обозначения крутоизогнутого отвода для трубопроводов группы В, на которые распространяются «Правила АЭУ»: Пример условного обозначения крутоизогнутого отвода для трубопроводов группы С, на которые распространяются «Правила АЭУ»: Пример условного обозначения крутоизогнутого отвода для трубопроводов, на которые распространяются «Правила пара и горячей воды»: Пример условного обозначения крутоизогнутого отвода для трубопроводов, на которые распространяются СНиП 3.05.05-84:
