Отвод СТО ЦКТИ 321.02-2009

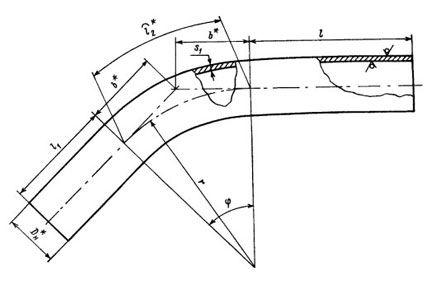

Гнутые отводы по СТО ЦКТИ 321.02-2009 являются распространенной деталью при монтаже трубопроводов пара и горячей воды тепловых станций. Для изготовления отводов используют трубы из стали 20, 15ГС, 16ГС.  Отводы по СТО ЦКТИ 321.02-2009 используются в трубопроводных системах с максимальным давлением до 23,54 МПа и температурой до +450°С. Они могут плавно изменять направление трубопровода под требуемым углом, благодаря чему меняется и направление потока рабочей среды.  Геометрические размеры отводов регламентирует СТО ЦКТИ 321.02-2009.  Технические требования к изготовлению определяет СТО ЦКТИ 10.003-2007.  Наша компания имеет богатый опыт и знания в проектировании и производстве соединительных деталей трубопровода, что помогает нам справляться с любыми задачами в максимально короткие сроки. Вся продукция соответствует стандартам, что подтверждается соответствующими сертификатами. Масса гт-тутого отвода определяется по формуле G = 0,001Lpg, где Lp = l + l1+ l2, g- масса 1 м трубы, кг. Маркировка и остальные технические условия - по СТО ЦКТИ 10.003. Исполнения, указанные в скобках, применять по согласованию с предприятием изготовителем отводов. Пример условного обозначения гнутого отвода исполнения 033 с углом гиба j = 45° и радиусом R = 300 мм из трубы наружным диаметром Da = 57 мм, с толщиной стенки s = 4,0 ММ, с прямыми участками длиной l = 150 мм, l1 = 150 мм и длиной развертки lp = 536 мм: ОТВОД ГНУТЬТЙ 45° - 57×4 - 150×150×536 - R300 033 СТО ЦКТИ 321.02 Таблица 1 Размеры в миллиметрах
