Тройник СТО ЦКТИ 720.06-2009

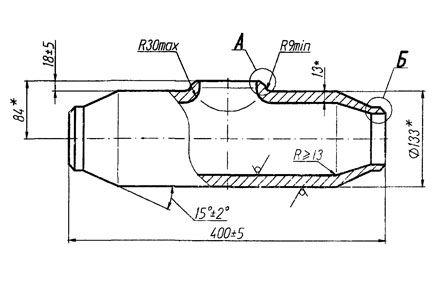

Тройник - соединительная деталь трубопровода с тремя отверстиями, позволяющая присоединять к основной трубе дополнительные ответвления. Тройники равнопроходные имеют вытянутую горловину и обжатые концы.  Изготавливается из труб стали марки 20 для трубопроводов II и III категорий пара и горячей воды тепловых станций.  Изделия имеют высокую прочность и износоустойчивость, поскольку от этого зависит срок эксплуатации трубопровода и его надежность.  Мы изготавливаем равнопроходные тройники различных размеров.  По предварительному согласованию с клиентом, размеры изделия могут быть изменены, если этого требуют конструкционные особенности конкретного присоединяемого агрегата или оборудования. Рекомендуемые размеры прямых участков подкатанной части уточняются предприятием-изготовителем при разработке технологического процесса изготовления тройника. Допускается изготовление подкатанной части и без прямых участков. Размеры высот Н и h, радиусов R и R1 и толщины стенки sk1 могут быть по усмотрению предприятия-изготовителя изменены при соблюдении условий прочности. Масса тройников, указанная в таблице 1, - расчетная, приведена для справки. Остальные технические требования - по СТО ЦКТИ 10.003. Пример условного обозначения равнопроходного тройника исполнения 03 с условным проходом Dу 80: ТРОЙНИК РАВНОПРОХОДНЫЙ 80 03 СТО ЦКТИ 720.06 Пример маркировки: 03 СТО ЦКТИ 720.06 Таблица 1 Размеры в миллиметрах * Размеры для справок
