Компенсатор линзовый угловой ОСТ (двухлинзовый)
100 руб.
Показать оптовые цены- В наличии
- Оптом и в розницу
+375 (29) 627-10-06
- +375 (17) 230-09-42
- +375 (17) 230-09-06
- +375 (17) 230-09-44
возврат товара в течение 14 дней по договоренности
В наличииКомпенсатор линзовый угловой ОСТ (двухлинзовый)
100 руб.
+375 (29) 627-10-06
- +375 (17) 230-09-42
- +375 (17) 230-09-06
- +375 (17) 230-09-44
Описание
Характеристики
Информация для заказа
Применение
Для восприятия тепловых расширений, а также вибраций и смещений в трубопроводе.

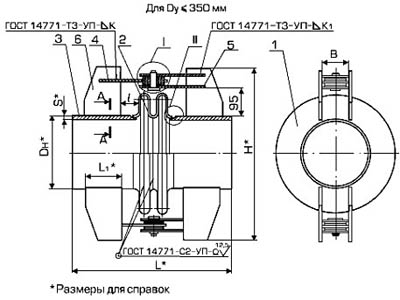

Сводная таблица размеров
| Обозначение компенсатора | Давление условное , Ру, Мпа. (кгс/см2) | Проход условный, Dy | Dh | L | H | B | S | S1 | Угол изгиба компенсатора , град | Жесткость линзы на изгиб, н-м |
|---|---|---|---|---|---|---|---|---|---|---|
| 01 ОСТ 34-10-573 | 0,6 (6) | 100 | 108 | 404 | 360 | 40 | 4 | 2,5 | 2 гр. 4 мин. | 79 |
| 2 | 0,6 (6) | 125 | 133 | 468 | 385 | 40 | 4 | 2,5 | 4 гр 54 мин | 121 |
| 3 | 0,6 (6) | 150 | 159 | 468 | 415 | 40 | 5 | 2,5 | 4 гр 30 мин | 178 |
| 4 | 0,6 (6) | 200 | 219 | 528 | 515 | 40 | 7 | 2,5 | 3 гр 44 мин | 367 |
| 5 | 0,6 (6) | 250 | 273 | 528 | 565 | 60 | 8 | 2,5 | 3 гр 15 мин | 621 |
| 6 | 0,6 (6) | 300 | 325 | 464 | 620 | 60 | 8 | 2,5 | 1гр 27 мин | 955 |
| 7 | 0,6 (6) | 350 | 377 | 564 | 670 | 60 | 9 | 2,5 | 1 гр 18 мин | 1390 |
| 8 | 0,6 (6) | 400 | 426 | 564 | 720 | 80 | 9 | 2,5 | 1 гр 11 мин | 1910 |
| 9 | 0,6 (6) | 450 | 478 | 664 | 810 | 80 | 7 | 2,5 | 1 гр 5 мин | 2550 |
| 10 | 0,6 (6) | 500 | 530 | 664 | 865 | 80 | 8 | 2,5 | 0 гр 59 мин | 3390 |
| 11 | 0,6 (6) | 600 | 630 | 784 | 1020 | 100 | 8 | 2,5 | 0 гр 52 мин | 5390 |
| 12 | 0,6 (6) | 700 | 720 | 784 | 1110 | 120 | 10 | 2,5 | 0 гр 46 мин | 7770 |
| 13 | 0,6 (6) | 800 | 820 | 784 | 1205 | 150 | 11 | 2,5 | 0 гр 40 мин | 11100 |
| 14 | 0,6 (6) | 900 | 920 | 944 | 1310 | 150 | 12 | 2,5 | 0 гр 38 мин | 15300 |
| 15 | 0,6 (6) | 1000 | 1020 | 944 | 1410 | 150 | 14 | 2,5 | 0 гр 32 мин | 20500 |
| 16 | 0,6 (6) | 1200 | 1220 | 1128 | 1665 | 200 | 14 | 3 | 0 гр 54 мин | 59800 |
| 17 | 0,6 (6) | 1400 | 1420 | 1368 | 1900 | 250 | 14 | 3 | 0 гр 48 мин | 92200 |
| 18 | 0,6 (6) | 1600 | 1620 | 1368 | 2090 | 300 | 20 | 3 | 0 гр 42 мин | 134623 |
| 19 | 0,6 (6) | 1800 | 1820 | 1368 | 2295 | 300 | 25 | 3 | 0 гр 38 мин | 188451 |
| 20 | 0,6 (6) | 2000 | 2040 | 1514 | 2520 | 300 | 25 | 3 | 0 гр 17 мин | 262236 |
| 21 | 0,6 (6) | 2200 | 2240 | 1578 | 2710 | 350 | 25 | 3 | 0 гр 30 мин | 344017 |
| 22 | 1,0 (10) | 100 | 108 | 468 | 360 | 40 | 4 | 3 | 2 гр 04 мин | 139 |
| 23 | 1,0 (10) | 125 | 133 | 468 | 385 | 40 | 4 | 3 | 3 гр 43 мин | 213 |
| 24 | 1,0 (10) | 150 | 159 | 468 | 415 | 40 | 5 | 3 | 3 гр 23 мин | 313 |
| 25 | 1,0 (10) | 200 | 219 | 528 | 510 | 60 | 7 | 3 | 2 гр 52 мин | 645 |
| 26 | 1,0 (10) | 250 | 273 | 528 | 565 | 60 | 8 | 3 | 2 гр 30 мин | 1092 |
| 27 | 1,0 (10) | 300 | 325 | 628 | 620 | 60 | 8 | 3 | 2 гр 14 мин | 1679 |
| 28 | 1,0 (10) | 350 | 377 | 628 | 670 | 80 | 9 | 3 | 2 гр 01 мин | 2445 |
| 29 | 1,0 (10) | 400 | 426 | 728 | 760 | 80 | 9 | 3 | 1 гр 50 мин | 3350 |
| 30 | 1,0 (10) | 450 | 478 | 728 | 810 | 80 | 10 | 3 | 1 гр 40 мин | 4530 |
| 31 | 1,0 (10) | 500 | 530 | 728 | 860 | 100 | 11 | 3 | 1 гр 32 мин | 5960 |
| 32 | 1,0 (10) | 600 | 630 | 848 | 1020 | 120 | 12 | 3 | 1 гр 20 мин | 9490 |
| 33 | 1,0 (10) | 700 | 720 | 848 | 1110 | 120 | 14 | 4 | 1 гр 05 мин | 33500 |
| 34 | 1,0 (10) | 800 | 820 | 1028 | 1195 | 200 | 16 | 4 | 0 гр 58 мин | 48000 |
| 35 | 1,0 (10) | 900 | 920 | 1028 | 1300 | 200 | 18 | 4 | 0 гр 52 мин | 68200 |
| 36 | 1,0 (10) | 1000 | 1020 | 1028 | 1460 | 200 | 20 | 4 | 0 гр 48 мин | 88400 |
| 37 | 1,0 (10) | 1200 | 1220 | 1228 | 1665 | 200 | 20 | 4 | 0 гр 40 мин | 147000 |
| 38 | 1,0 (10) | 1400 | 1420 | 1408 | 1900 | 250 | 25 | 4 | 0 гр 34 мин | 226000 |
| 39 | 1,6 (16) | 100 | 108 | 468 | 360 | 40 | 4 | 4 | 3 гр 12 мин | 344 |
| 40 | 1,6 (16) | 125 | 133 | 468 | 385 | 40 | 4 | 4 | 2 гр 56 мин | 526 |
| 41 | 1,6 (16) | 150 | 159 | 528 | 445 | 60 | 5 | 4 | 2 гр 40 мин | 771 |
| 42 | 1,6 (16) | 200 | 219 | 528 | 510 | 60 | 7 | 4 | 2 гр 14 мин | 1582 |
| 43 | 1,6 (16) | 250 | 273 | 628 | 560 | 80 | 8 | 4 | 1 гр 57 мин | 2685 |
| 44 | 1,6 (16) | 300 | 325 | 628 | 615 | 80 | 8 | 4 | 1 гр 41 мин | 4127 |
| 45 | 1,6 (16) | 350 | 377 | 628 | 665 | 100 | 9 | 4 | 1 гр 32 мин | 6007 |
| 46 | 1,6 (16) | 400 | 426 | 848 | 815 | 100 | 9 | 4 | 1 гр 24 мин | 8230 |
| 47 | 1,6 (16) | 450 | 478 | 848 | 865 | 100 | 10 | 4 | 1 гр 18 мин | 11100 |
| 48 | 1,6 (16) | 500 | 530 | 968 | 915 | 120 | 11 | 4 | 1 гр 11 мин | 14630 |
| 49 | 1,6 (16) | 600 | 630 | 968 | 1020 | 120 | 14 | 4 | 1 гр 02 мин | 23300 |
| 50 | 1,6 (16) | 700 | 720 | 1028 | 1090 | 200 | 16 | 4 | 0 гр 56 мин | 33500 |
| 51 | 1,6 (16) | 800 | 820 | 1028 | 1255 | 200 | 18 | 4 | 0 гр 50 мин | 48000 |
| 52 | 1,6 (16) | 900 | 920 | 1128 | 1360 | 200 | 20 | 4 | 0 гр 45 мин | 66200 |
| 53 | 1,6 (16) | 1000 | 1020 | 1328 | 1500 | 200 | 20 | 4 | 0 гр 41 мин | 88400 |
| 54 | 1,6 (16) | 1200 | 1220 | 1608 | 1700 | 220 | 25 | 4 | 0 гр 34 мин | 147000 |
| 55 | 1,6 (16) | 1400 | 1420 | 1808 | 1940 | 250 | 25 | 4 | 0 гр 29 мин | 226000 |
Пример условного обозначения компенсатора углового двухлинзового Ру 0,6 (6 кгс/см2) и Dy 200 мм: Компенсатор 0,6 (6)-200 04 ОСТ 34-10-574
Отраслевой стандарт Компенсатор угловой двухлинзовый
- ОСТ 34-10-574-93
- На РУ 1,6 Мпа. (16 кгс/см2)
- Дата введения 01.01.94
- Несоблюдение стандарта преследуется по закону.
Настоящий стандарт распространяется на двухлинзовые угловые компенсаторы Dy от 100 до 2200 мм., предназначенные для компенсации температурных изменений длины трубопроводов в П-образной, Г-образной, Z-образной и других шарнирных схемах компенсации, работающих в условиях неагрессивных и мало агрессивных сред, с условным давлением Ру до 1,6 Мпа. (16 кгс/см2) и температурой до 300 С˚ и для Dy ≤400 мм температурой до 425 С˚.
| Основные | |
|---|---|
| Производитель | Химмаш |
| Страна производитель | Россия |
| Тип вставки (компенсатора) | Линзовый |
| Тип присоединения | Под приварку |
- Цена: 100 руб.
