Компенсатор линзовый осевой ОСТ (четырехлинзовый)
150 руб.
Показать оптовые цены- В наличии
- Оптом и в розницу
+375 (29) 627-10-06
- +375 (17) 230-09-42
- +375 (17) 230-09-06
- +375 (17) 230-09-44
возврат товара в течение 14 дней по договоренности
В наличииКомпенсатор линзовый осевой ОСТ (четырехлинзовый)
150 руб.
+375 (29) 627-10-06
- +375 (17) 230-09-42
- +375 (17) 230-09-06
- +375 (17) 230-09-44
Описание
Характеристики
Информация для заказа
Применение
Для трубопроводов, работающих в неагрессивных и малоагрессивных средах.

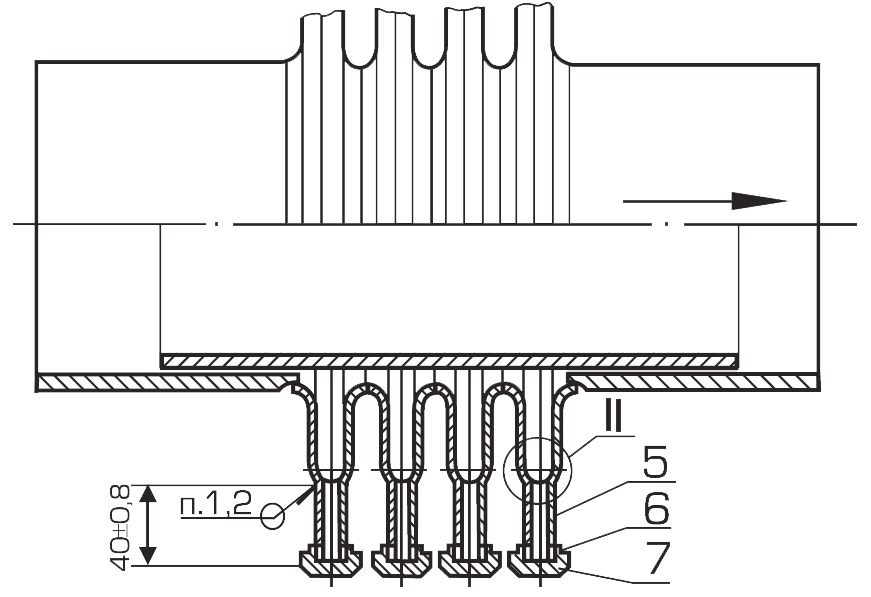

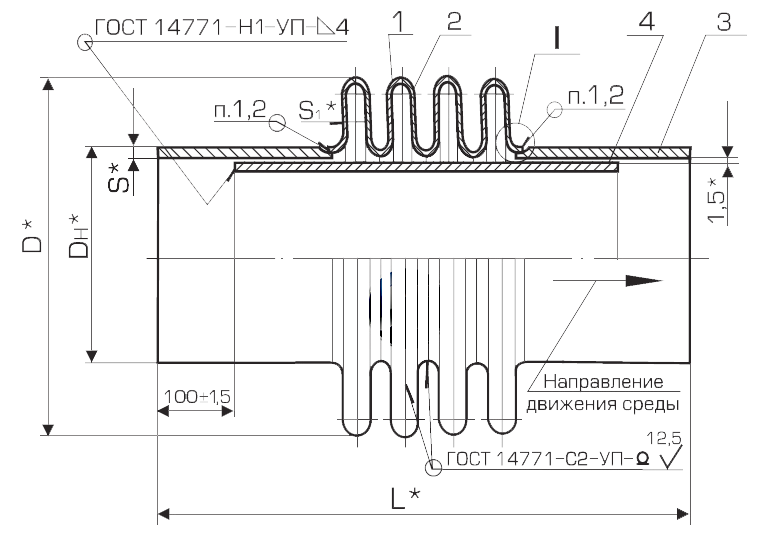

Сводная таблица размеров
Исполнение 1
Исполнение 2
| Обозначение компенсатора | Давление условное, Ру, Мпа (кгс/см2) | Проход условный, Dy | Dh | D | L | S | S1 | Компенсирующая способность, мм | Жесткость линзы на сжатие, кН/см | Эффективная площадь, м2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 01 ОСТ 34-10-572 | 0,6 (6) | 100 | 108 | 259 | 556 | 4 | 2,5 | 20 | 12,85 | 0,025 |
| 2 | 0,6 (6) | 125 | 133 | 284 | 556 | 4 | 2,5 | 20 | 14,6 | 0,033 |
| 3 | 0,6 (6) | 150 | 159 | 309 | 556 | 5 | 2,5 | 20 | 16,45 | 0,041 |
| 4 | 0,6 (6) | 200 | 219 | 369 | 556 | 7 | 2,5 | 20 | 20,7 | 0,065 |
| 5 | 0,6 (6) | 250 | 273 | 422 | 556 | 8 | 2,5 | 22 | 24,6 | 0,091 |
| 6 | 0,6 (6) | 300 | 325 | 473 | 556 | 8 | 2,5 | 22 | 28,4 | 0,121 |
| 7 | 0,6 (6) | 350 | 377 | 525 | 556 | 9 | 2,5 | 22 | 32,15 | 0,155 |
| 8 | 0,6 (6) | 400 | 426 | 575 | 556 | 9 | 2,5 | 22 | 35,7 | 0,193 |
| 9 | 0,6 (6) | 450 | 478 | 627 | 556 | 7 | 2,5 | 22 | 39,5 | 0,235 |
| 10 | 0,6 (6) | 500 | 530 | 679 | 556 | 8 | 2,5 | 22 | 43,3 | 0,282 |
| 11 | 0,6 (6) | 600 | 630 | 779 | 556 | 8 | 2,5 | 22 | 50,6 | 0,385 |
| 12 | 0,6 (6) | 700 | 720 | 869 | 556 | 8 | 2,5 | 22 | 57,1 | 0,49 |
| 13 | 0,6 (6) | 800 | 820 | 967 | 556 | 9 | 2,5 | 22 | 64,4 | 0,623 |
| 14 | 0,6 (6) | 900 | 920 | 1067 | 556 | 10 | 2,5 | 22 | 71,7 | 0,771 |
| 15 | 0,6 (6) | 1000 | 1020 | 1167 | 656 | 10 | 2,5 | 22 | 79 | 0,934 |
| 16 | 0,6 (6) | 1200 | 1220 | 1368 | 656 | 11 | 3 | 22 | 165 | 1,308 |
| 17 | 0,6 (6) | 1400 | 1420 | 1568 | 656 | 14 | 3 | 22 | 190 | 1,745 |
| 18 | 0,6 (6) | 1600 | 1620 | 1768 | 756 | 14 | 3 | 22 | 216 | 2,24 |
| 19 | 0,6 (6) | 1800 | 1820 | 1968 | 756 | 10 | 3 | 22 | 241,7 | 2,8 |
| 20 | 0,6 (6) | 2000 | 2040 | 2188 | 756 | 10 | 3 | 22 | 269,9 | 3,49 |
| 21 | 0,6 (6) | 2200 | 2240 | 2388 | 756 | 12 | 3 | 22 | 295,4 | 4,19 |
| 22 | 1,0 (10) | 100 | 108 | 260 | 556 | 4 | 3 | 16 | 22,55 | 0,025 |
| 23 | 1,0 (10) | 125 | 133 | 285 | 556 | 4 | 3 | 16 | 25,65 | 0,033 |
| 24 | 1,0 (10) | 150 | 159 | 310 | 556 | 5 | 3 | 16 | 28,9 | 0,041 |
| 25 | 1,0 (10) | 200 | 219 | 370 | 556 | 7 | 3 | 16 | 36,4 | 0,065 |
| 26 | 1,0 (10) | 250 | 273 | 423 | 556 | 8 | 3 | 16 | 43,25 | 0,091 |
| 27 | 1,0 (10) | 300 | 325 | 474 | 556 | 8 | 3 | 16 | 49,9 | 0,121 |
| 28 | 1,0 (10) | 350 | 377 | 526 | 556 | 9 | 3 | 16 | 55,5 | 0,155 |
| 29 | 1,0 (10) | 400 | 426 | 576 | 556 | 9 | 3 | 16 | 62,7 | 0,193 |
| 30 | 1,0 (10) | 450 | 478 | 628 | 556 | 7 | 3 | 16 | 69,4 | 0,235 |
| 31 | 1,0 (10) | 500 | 530 | 680 | 556 | 8 | 3 | 16 | 76 | 0,282 |
| 32 | 1,0 (10) | 600 | 630 | 780 | 556 | 8 | 3 | 16 | 88,9 | 0,385 |
| 33 | 1,0 (10), 1,6 (16) | 700 | 720 | 872 | 556 | 8 | 4 | 14 | 246 | 0,49 |
| 34 | 1,0 (10), 1,6 (16) | 800 | 820 | 970 | 556 | 9 | 4 | 14 | 278 | 0,623 |
| 35 | 1,0 (10), 1,6 (16) | 900 | 920 | 1070 | 556 | 10 | 4 | 14 | 309 | 0,771 |
| 36 | 1,0 (10), 1,6 (16) | 1000 | 1020 | 1170 | 656 | 10 | 4 | 14 | 341 | 0,934 |
| 37 | 1,0 (10), 1,6 (16) | 1200 | 1220 | 1370 | 656 | 11 | 4 | 14 | 404 | 1,308 |
| 38 | 1,0 (10), 1,6 (16) | 1400 | 1420 | 1570 | 656 | 14 | 4 | 14 | 467 | 1,745 |
| 39 | 1,6 (16) | 100 | 108 | 262 | 556 | 4 | 4 | 12 | 55,2 | 0,025 |
| 40 | 1,6 (16) | 125 | 133 | 287 | 556 | 4 | 4 | 12 | 62,75 | 0,033 |
| 41 | 1,6 (16) | 150 | 159 | 312 | 556 | 5 | 4 | 12 | 70,7 | 0,041 |
| 42 | 1,6 (16) | 200 | 219 | 372 | 556 | 7 | 4 | 12 | 89,2 | 0,065 |
| 43 | 1,6 (16) | 250 | 273 | 425 | 556 | 8 | 4 | 12 | 106 | 0,091 |
| 44 | 1,6 (16) | 300 | 325 | 476 | 556 | 8 | 4 | 12 | 122,2 | 0,121 |
| 45 | 1,6 (16) | 350 | 377 | 528 | 556 | 9 | 4 | 12 | 138,45 | 0,155 |
| 46 | 1,6 (16) | 400 | 426 | 578 | 556 | 9 | 4 | 14 | 154 | 0,193 |
| 47 | 1,6 (16) | 450 | 478 | 630 | 556 | 7 | 4 | 14 | 170 | 0,235 |
| 48 | 1,6 (16) | 500 | 530 | 682 | 556 | 8 | 4 | 14 | 186 | 0,282 |
| 49 | 1,6 (16) | 600 | 630 | 782 | 556 | 8 | 4 | 14 | 218 | 0,385 |
| Основные | |
|---|---|
| Производитель | Химмаш |
| Страна производитель | Россия |
| Тип вставки (компенсатора) | Линзовый |
| Тип присоединения | Под приварку |
- Цена: 150 руб.
