Компенсаторы сильфонные сдвигово-осевые двухсекционные 2ST-03 (фланцевые)

Компенсаторы сильфонные сдвигово-осевые двухсекционные 2ST-03 (фланцевые)

130 руб.

  • В наличии
Купить
+375 (29) 627-10-06
  • +375 (17) 230-09-42
  • +375 (17) 230-09-06
  • +375 (17) 230-09-44
возврат товара в течение 14 дней по договоренности
Компенсаторы сильфонные сдвигово-осевые двухсекционные 2ST-03 (фланцевые)
В наличииКомпенсаторы сильфонные сдвигово-осевые двухсекционные 2ST-03 (фланцевые)
130 руб.
Купить
+375 (29) 627-10-06
  • +375 (17) 230-09-42
  • +375 (17) 230-09-06
  • +375 (17) 230-09-44
Описание
Характеристики
Информация для заказа

Применение

Для снятия вибрационных нагрузок на трубопроводе. Диапазон рабочих температур: -80 / +427 °C.

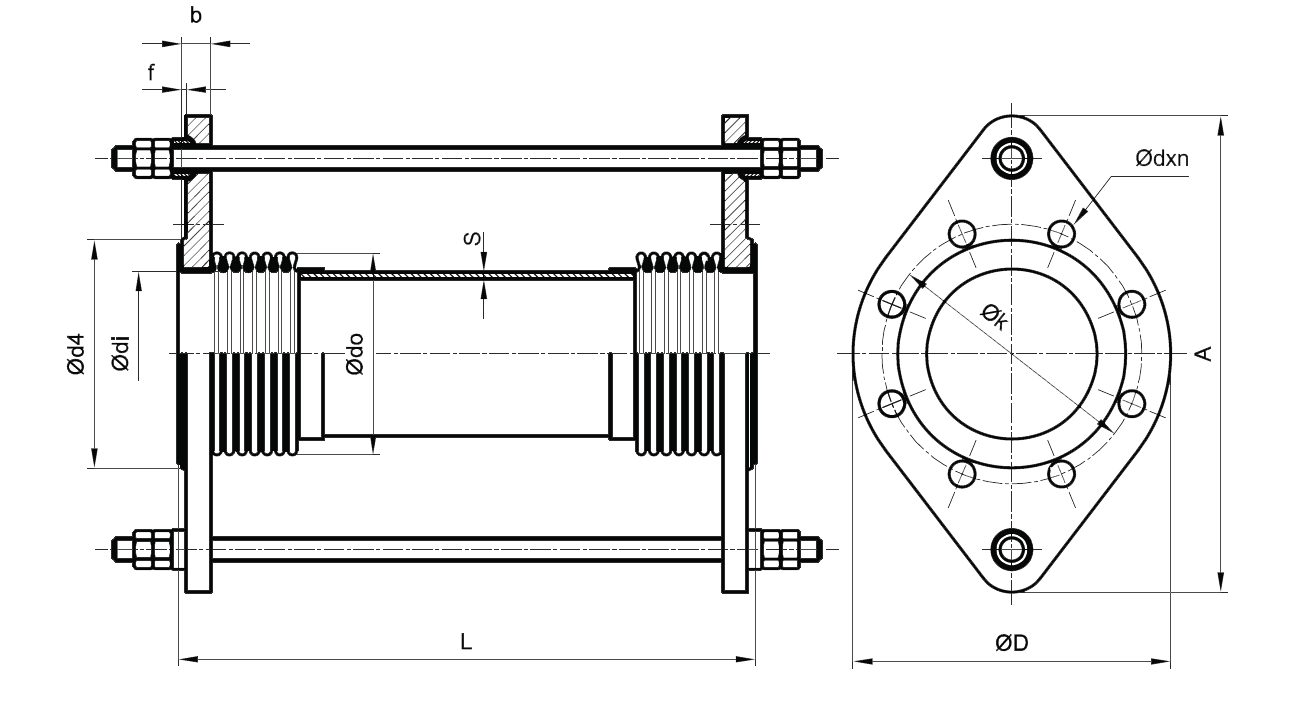

Сводная таблица размеров

Материал сильфонa: 18X10H11T/ Нержавеющая сталь.
Материал трубы: Углеродистая сталь Ст.20.
Тип соединений: Подвижный фланец.
Материал соединений: Углеродистая сталь Ст.20.
Проектное давление: 16 кг/см2.



Компенсатор сильфонный сдвигово-осевые двухсекционные (сдвиг 25)

DN в миллиметрах Жесткость Н/мм Эфф. пл. см2
А ØD Øk1 k2 Ød4 f b Ødxn Ødi Ødo s L Осевое смещение ± Сдвиговое смещение ±
DN25 185 115 85 150 68 2 16 014x4 38 48,2 2,6 250 ±15 ±25 20,15 14,58
DN32 210 140 100 180 78 2 16 018x4 42,2 55 2,6 250 ±15 ±25 13,34 18,62
DN40 220 150 110 185 88 3 16 018x4 48,3 61 2,6 250 ±15 ±25 15,79 23,44
DN50 250 165 125 205 102 3 18 018x4 60,3 76 2,9 350 ±15 ±25 21,25 36,46
DN65 270 185 145 225 122 3 18 018x4 76,1 95 2,9 350 ±30 ±25 17,33 57,45
DN80 310 200 160 251 138 3 20 018x8 88,9 111 3,2 400 ±30 ±25 18,2 78,42
DN100 330 220 180 271 158 3 20 018x8 114,3 140 3,6 400 ±30 ±25 21,49 137,09
DN125 366 250 210 304 188 3 22 018x8 139,7 164 4 450 ±30 ±25 27,86 181,01
DN150 420 285 240 347 212 3 22 023x8 168,3 200 4,5 450 ±30 ±25 28,34 266,20
DN200 510 340 295 411 268 3 24 023x12 219,1 250 6,3 500 ±30 ±25 79,1 431,86
DN250 573 405 355 484 320 3 26 027x12 273 323 6,3 600 ±30 ±25 37,49 697,11
DN300 660 460 410 555 378 4 28 027x12 323,9 380 7,1 750 ±30 ±25 59,61 972,37



Компенсатор сильфонный сдвигово-осевые двухсекционные (сдвиг 50)

DN в миллиметрах Жесткость Н/мм Эфф. пл. см2
А ØD Øk1 k2 Ød4 f b Ødxn Ødi Ødo s L Осевое смещение (±) Сдвиговое смещение ±
DN25 185 115 85 150 68 2 16 014x4 38 48,2 2,3 350 ±15 ±50 20,15 14,58
DN32 210 140 100 180 78 2 16 018x4 42,2 55 2,6 350 ±15 ±50 13,34 18,62
DN40 220 150 110 185 88 3 16 018x4 48,3 61 2,6 350 ±15 ±50 15,79 23,44
DN50 250 165 125 205 102 3 18 018x4 60,3 76 2,9 450 ±15 ±50 21,25 36,46
DN65 270 185 145 225 122 3 18 018x4 76,1 95 2,9 450 ±30 ±50 17,33 57,45
DN80 310 200 160 251 138 3 20 018x8 88,9 111 3,2 500 ±30 ±50 18,2 78,42
DN100 330 220 180 271 158 3 20 018x8 114,3 140 3,6 500 ±30 ±50 21,49 137,09
DN125 366 250 210 304 188 3 22 018x8 139,7 164 4 650 ±30 ±50 27,86 181,01
DN150 420 285 240 347 212 3 22 023x8 168,3 200 4,5 650 ±30 ±50 28,34 266,20
DN200 510 340 295 411 268 3 24 023x12 219,1 250 6,3 700 ±30 ±50 79,1 431,86
DN250 573 405 355 484 320 3 26 027x12 273 323 6,3 800 ±30 ±50 37,49 697,11
DN300 660 460 410 555 378 4 28 027x12 323,9 380 7,1 950 ±30 ±50 59,61 972,37



Компенсатор сильфонный сдвигово-осевые двухсекционные  (сдвиг 75)

DN в миллиметрах Жесткость Н/мм Эфф. пл. см2
А ØD Øk1 k2 Ød4 f b Ødxn Ødi Ødo s L Осевое смещение (±) Сдвиговое смещение ±
DN25 185 115 85 150 68 2 16 014x4 38 48,2 2,3 450 ±15 ±75 20,15 14,58
DN32 210 140 100 180 78 2 16 018x4 42,2 55 2,6 450 ±15 ±75 13,34 18,62
DN40 220 150 110 185 88 3 16 018x4 48,3 61 2,6 450 ±15 ±75 15,79 23,44
DN50 250 165 125 205 102 3 18 018x4 60,3 76 2,9 550 ±15 ±75 21,25 36,46
DN65 270 185 145 225 122 3 18 018x4 76,1 95 2,9 550 ±30 ±75 17,33 57,45
DN80 310 200 160 251 138 3 20 018x8 88,9 111 3,2 600 ±30 ±75 18,2 78,42
DN100 330 220 180 271 158 3 20 018x8 114,3 140 3,6 600 ±30 ±75 21,49 137,09
DN125 366 250 210 304 188 3 22 018x8 139,7 164 4 750 ±30 ±75 27,86 181,01
DN150 420 285 240 347 212 3 22 023x8 168,3 200 4,5 750 ±30 ±75 28,34 266,20
DN200 510 340 295 411 268 3 24 023x12 219,1 250 6,3 700 ±30 ±75 79,1 431,86
DN250 573 405 355 484 320 3 26 027x12 273 323 6,3 800 ±30 ±75 37,49 697,11
DN300 660 460 410 555 378 4 28 027x12 323,9 380 7,1 950 ±30 ±75 59,61 972,37



Компенсатор сильфонный сдвигово-осевые двухсекционные  (сдвиг 100)

DN в миллиметрах Жесткость Н/мм Эффект. площадь см2
А ØD Øk1 k2 Ød4 f b Ødxn Ødi Ødo s L Осевое смещение ± Сдвиговое смещение ±
DN25 185 115 85 150 68 2 16 014x4 38 48,2 2,3 550 ±15 ±100 20,15 14,58
DN32 210 140 100 180 78 2 16 018x4 42,2 55 2,6 550 ±15 ±100 13,34 18,62
DN40 220 150 110 185 88 3 16 018x4 48,3 61 2,6 550 ±15 ±100 15,79 23,44
DN50 250 165 125 205 102 3 18 018x4 60,3 76 2,9 650 ±15 ±100 21,25 36,46
DN65 270 185 145 225 122 3 18 018x4 76,1 95 2,9 650 ±30 ±100 17,33 57,45
DN80 310 200 160 251 138 3 20 018x8 88,9 111 3,2 700 ±30 ±100 18,2 78,42
DN100 330 220 180 271 158 3 20 018x8 114,3 140 3,6 700 ±30 ±100 21,49 137,09
DN125 366 250 210 304 188 3 22 018x8 139,7 164 4 850 ±30 ±100 27,86 181,01
DN150 420 285 240 347 212 3 22 023x8 168,3 200 4,5 850 ±30 ±100 28,34 266,20
DN200 510 340 295 411 268 3 24 023x12 219,1 250 6,3 900 ±30 ±100 79,1 431,86
DN250 573 405 355 484 320 3 26 027x12 273 323 6,3 1000 ±30 ±100 37,49 697,11
DN300 660 460 410 555 378 4 28 027x12 323,9 380 7,1 1150 ±30 ±100 59,61 972,37



Назначение и свойства компенсаторов

Компенсатор 2КСО или сдвигово-осевое компенсирующее устройство, используется в целях устранения последствий нагрузок сдвигового и осевого типа. Нагрузки, которые убирает компенсатор 2КСОФ, появляются как результат несоосного расширения участка трубопровода. Основное назначение, которое имеет сильфонный компенсатор сдвиговый, это компенсирование  воздействий, появившихся при расширении трубы из-за повышенных температур в боковом и осевом перемещении.



Условия эксплуатации и особенности конструкции

Компенсатор сильфонный КСС позволяет сохранить целостность трубопроводной системы и избежать ее деформаций. Рабочие среды, с которыми взаимодействует компенсатор ST-03, включают в себя пар, воду, газ и различные продукты нефтяной промышленности. Компенсатор сильфонный выдерживает большое давление и способен нормально функционировать в очень широком диапазоне температур. Двухсекционный компенсатор изготавливается из очень прочных и долговечных марок стали. Также компенсатор имеет все необходимые сертификаты качества!

Основные
Тип соединенийПодвижный фланец.
Материал соединенийУглеродистая сталь Ст.20.
Материал трубыУглеродистая сталь Ст.20.
Материал сильфонa18X10H11T/ Нержавеющая сталь.
Проектное давление16 кг/см2.
  • Цена: 130 руб.
