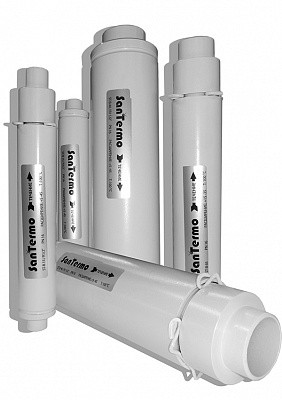

Компенсаторы сильфонные для систем отопления ST-B (однослойные)
- +375 (17) 230-09-42
- +375 (17) 230-09-06
- +375 (17) 230-09-44
Применение
Для стальных трубопроводов ГВС многоэтажных зданий.

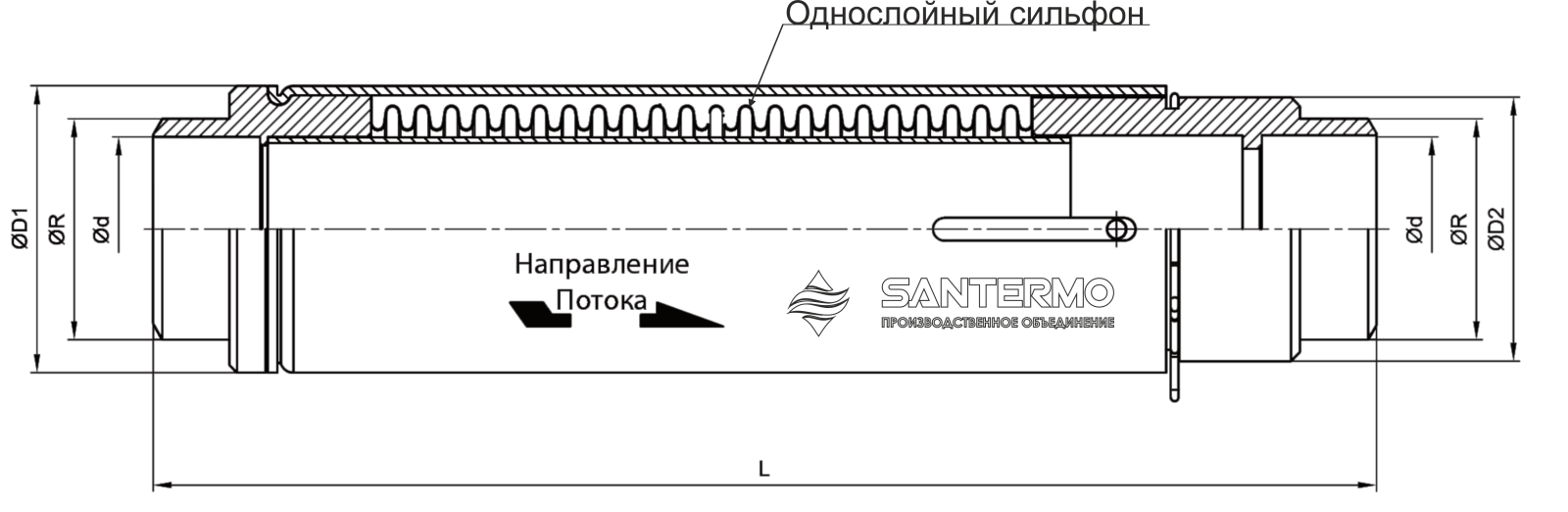

Сводная таблица размеров
| ØR" | ØD1 мм | ØD2 мм | Ød мм | L мм | Осевой ход, мм | Артикул | |
|---|---|---|---|---|---|---|---|
| DN15 | Ø21,3 | 38 | 35 | 16,3 | 260 | +5 /-45 | ST-B-15 |
| DN20 | Ø26,9 | 38 | 35 | 20,9 | 260 | +5 /-45 | ST-B-20 |
| DN25 | Ø33,7 | 48 | 44 | 27,7 | 285 | + 5 / - 45 | ST-B-25 |
| DN32 | Ø42,2 | 60 | 54 | 36,4 | 320 | + 5 / - 45 | ST-B-32 |
| DN40 | Ø48,3 | 75 | 69 | 42,3 | 320 | + 5 / - 45 | ST-B-40 |
| DN50 | Ø60,3 | 75 | 69 | 54,3 | 320 | + 5 / - 45 | ST-B-50 |
| DN65 | Ø76,1 | 107 | 76.1 | 71 | 330 | + 15 / - 35 | ST-B-65 |
| DN80 | Ø89,0 | 127 | 89 | 95,4 | 330 | + 15 / - 35 | ST-B-80 |
| DN100 | Ø114,0 | 158 | 114 | 121,2 | 330 | + 15 / - 35 | ST-B-100 |
Наружный кожух: Алюминий
Внутренний экран: 18Х10Н11Т / Нержавеющая сталь
Материал сильфона: 18Х10Н11Т / Нержавеющая сталь
Максимальная рабочая температура: 100 °C
Тип соединений: Под приварку
Проектное давление: 16 кг/см2
Суммарное перемещение: 50 мм.
Сильфонный осевой компенсатор под приварку
Сварка обеспечивает более надёжный и долговечный способ соединения участков трубопровода по сравнению с резьбовыми соединениями. Сильфонный осевой компенсатор с однослойным сильфоном на стояки отопления рассчитан на 1000 рабочих циклов. Сильфонный осевой компенсатор изготовлен из однослойного нержавеющего сильфона, патрубков, внутреннего экрана и наружного защитного кожуха. Данный компенсатор предусматривает возможные осевые расширения 50 мм, в диапазоне + 5 мм/ -45 мм.
ST-B сильфонный компенсатор однослойный от производителя
ST-B компенсатор – важный элемент обеспечения безаварийной службы отопительной системы. Компенсатор на стояке отопления под приварку устанавливается на весь срок эксплуатации трубопровода. Цена и качество от производителя – это двойная экономия при монтаже и в процессе обслуживания системы отопления. Конструкция ST-B компенсатора защищает сильфон от перекручивания, воздействия на изгиб, ограничители на защитном кожухе предупреждают возникновение избыточных нагрузок. Компенсатор ST-B однослойный поставляется готовым к установке, во взведённом состоянии и не требует растяжки для монтажа.
| Основные | |
|---|---|
| Наружный кожух | Алюминий |
| Тип соединений | Под приварку |
| Суммарное перемещение | 50 мм. |
| Внутренний экран | 18Х10Н11Т / Нержавеющая сталь |
| Материал сильфонa | 18Х10Н11Т / Нержавеющая сталь |
| Проектное давление | 16 кг/см2 |
| Максимальная рабочая температура | 100 °C |
- Цена: 170 руб.
